一、故障現象分析

　　首先，我們需要仔細觀察VGA接口故障的現象?？赡艹霈F(xiàn)的情況包括但不限于屏幕無法顯示、顯示模糊、顏色異常等。通過詳細的故障現象分析，可以有針對性地進行后續的故障排查。

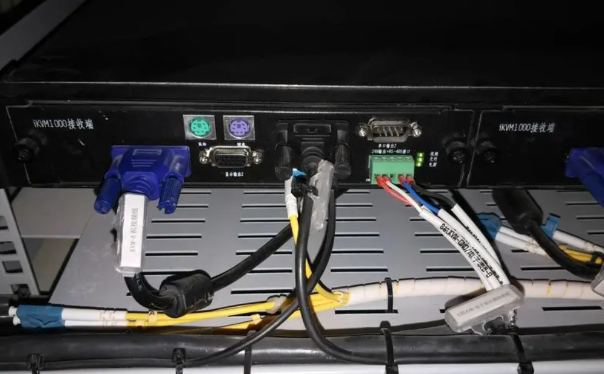

　　二、確認VGA接口連接

　　檢查VGA接口的物理連接，確保連接牢固無松動。同時，檢查連接線是否完好，是否存在損壞或接觸不良的情況。有時候，故障可能僅僅是由于連接不良導致的。

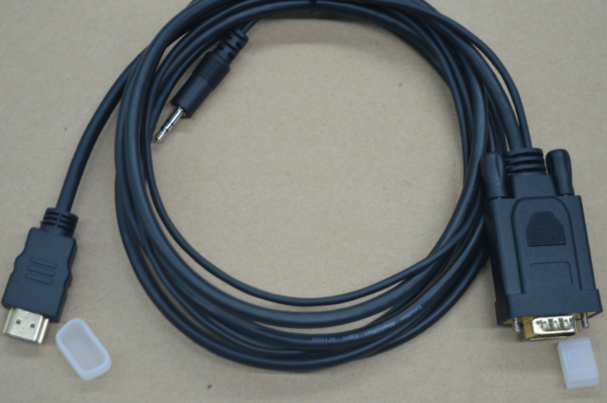

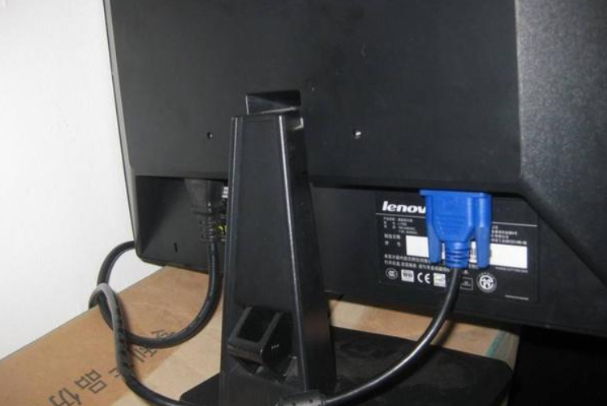

　　三、使用替代線纜和顯示器

　　為了排除線纜或顯示器本身的問題，可以使用替代的VGA線纜和顯示器進行測試。如果替代后故障依然存在，就可以將焦點集中在嵌入式工控機的VGA接口本身。

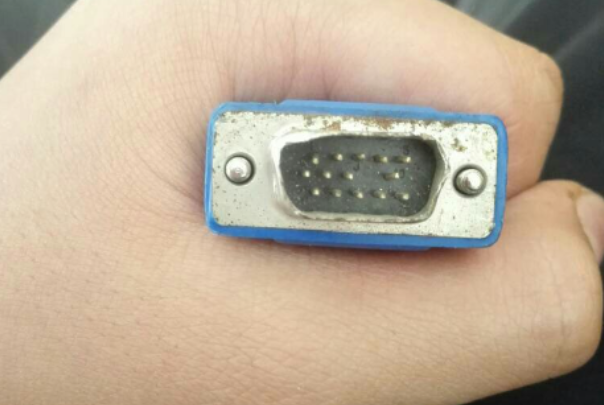

　　四、檢查VGA接口針腳

　　使用專業的工具，如數字萬用表，檢查VGA接口的針腳。通過逐一測試，確認每個針腳的連接狀態。損壞或斷開的針腳可能是導致故障的原因之一。

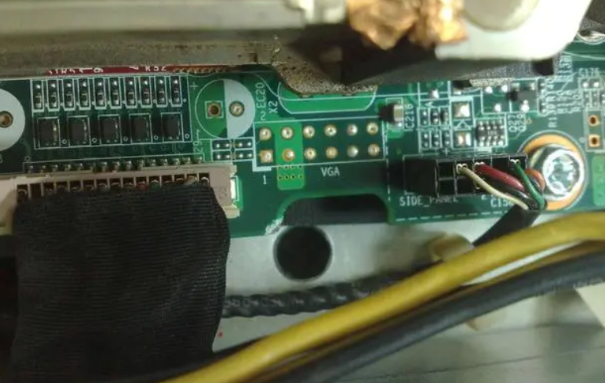

　　五、視覺檢查電路板

　　打開嵌入式工控機外殼，進行視覺檢查。注意觀察VGA接口附近的電路板，檢查是否有焊點斷裂、元件脫落或其他可見的損壞。這種檢查對于發現明顯的硬件故障非常有效。

　　六、使用示波器檢測信號

　　利用示波器檢測VGA接口傳輸?shù)男盘柌ㄐ?。正常情況下，VGA信號應該是穩定的。波形的變化可能暗示著信號干擾或電路問題。通過仔細的波形分析，可以更準確地定位故障點。

　　七、更換或焊接VGA接口

　　如果經過以上步驟確認VGA接口存在問題，可以考慮更換故障的VGA接口。在更換之前，需要使用專業的焊接工具，小心翼翼地將原有的VGA接口進行拆解。在焊接新接口時，務必保證焊接點的質量，避免引入新的問題。

　　八、軟件配置檢查

　　修復完硬件后，還需要檢查系統的軟件配置。確保操作系統正確識別并配置了新的VGA接口。在一些情況下，可能需要更新或重新安裝顯卡驅動程序。

　　九、結語

　　維修嵌入式工控機VGA接口故障需要仔細的故障分析和專業的技術操作。通過系統的步驟，可以逐步排除可能的故障點，最終使設備恢復正常工作。在進行維修時，務必小心操作，確保不引入新的問題，以保障設備的穩定性和可靠性。
